Výrobce: Formiko Hydraulics Ltd

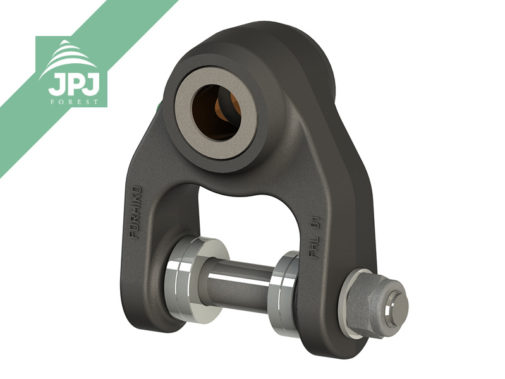

Propojovací díl Formiko pro funkční propojení hydraulických rotátorů a hydraulických jeřábů/ruk.
Jedná se o funkční propojovací část mezi hydraulický rotátor a hydraulickou ruku. Tato propojovací část je k dostání v několika rozměrových verzích, které se od sebe liší v rozměrech horního uložení „A“ a „B“ – viz výkres: FHL01 – výkres ke stažení
Tato propojovací část je vhodná pro kombinaci s následujícími hydraulickými rotátory: GR30, GR30A, GR30Q, GR30B, GR30PF, GR30PFR, GR46, GR463, GR465, GR46/68M, GR46/69M, GR46-01, GR463-01, FHR3L, FHR3LH, FHR3000SF, FHR4.500L, FHR4.500LH, FHR4.500SF, FHR4.500RF
Jsou funkčními spojovacími články mezi koncem hydraulického jeřábu/hydraulické ruky a vrchním úchytem hydraulického rotátoru. Vrchní i spodní uchycení je realizováno vždy pohyblivě přes čep. Pohyb hydraulického rotátoru (resp. propojovací části) může být na obou čepech volný („Propojení bez brzdy“), na jednom čepu bržděný („Propojení s brzdou“) nebo bržděný na obou čepech („Propojení s dvojitou brzdou“). Propojovací prvky poskytují pohyb rotátoru – „kývání“ (a příslušenství – drapáku, atp. na něm připojeném) ve dvou směrech: rovnoběžně s osou rotátoru a kolmo na osu rotátoru. Jak již bylo zmíněno výše, oba tyto pohyby – „kývání“ mohou být bržděné, jeden pohyb může být bržděný nebo žádný z nich nemusí být bržděný.
Použití bržděné propojovací části snižuje kývání (a tím pádem i rázy) břemena, které je uchopeno např. v drapáku hydraulické ruky a tím pádem:
1) Nemusí operátor hydraulické ruky dlouho čekat, až se pohyb břemena uchopeného v drapáku ustálí, aby jej mohl například položit. Tím pádem je rychlejší a efektivnější = „Za stejnou dobu toho více naloží/vyloží“
2) Rázy a výkyvy uchopeného břemena při pohybu hydraulické ruky jsou zmírňovány a omezeny, což má za následek nižší opotřebení hydraulického jeřábu/hydraulické ruky. Zvyšuje se životnost hydraulické ruky a snižují se náklady na její údržbu a servis.
Pokud máte jakékoliv otázky nebo dotazy kontaktujte nás prosím na tel.: +420 773 202 321 nebo prostřednictvím kontaktního formuláře.
| Max. axiální zatížení statické (nosnost) | 30 kN (3 000 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 15 kN (1 500 kg) |
| Točivý moment při 25 MPa | 900 Nm |
| Max. axiální zatížení statické (nosnost) | 45 kN (4 500 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 22,5 kN (2 250 kg) |
| Točivý moment při 25 MPa | 1 200 Nm |
| Max. axiální zatížení statické (nosnost) | 45 kN (4 500 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 22,5 kN (2 250 kg) |
| Točivý moment při 25 MPa | 1 200 Nm |
| Max. axiální zatížení statické (nosnost) | 45 kN (4 500 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 22,5 kN (2 250 kg) |
| Točivý moment při 25 MPa | 1 200 Nm |
| Max. axiální zatížení statické (nosnost) | 30 kN (3 000 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 15 kN (1 500 kg) |
| Točivý moment při 25 MPa | 900 Nm |
| Max. axiální zatížení statické (nosnost) | 30 kN (3 000 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 15 kN (1 500 kg) |
| Točivý moment při 25 MPa | 900 Nm |
| Max. axiální zatížení statické (nosnost) | 45 kN (4 500 kg) |
| Max. axiální zatížení dynamické (nosnost při rotaci) | 22,5 kN (2 250 kg) |
| Točivý moment při 25 MPa | 1 200 Nm |
