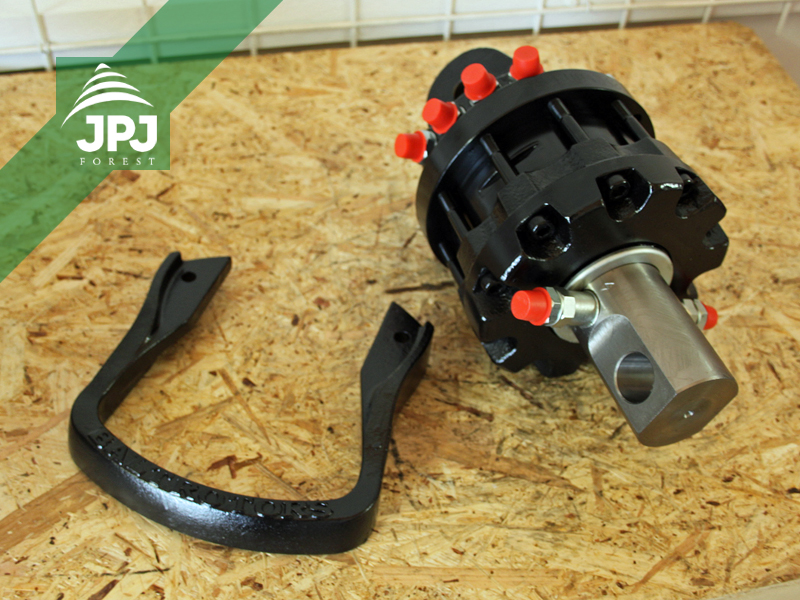

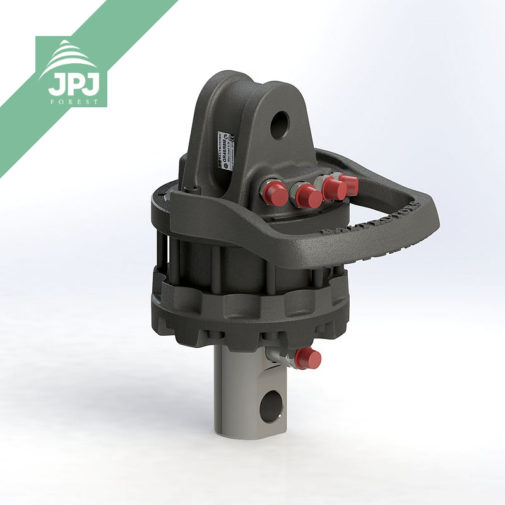

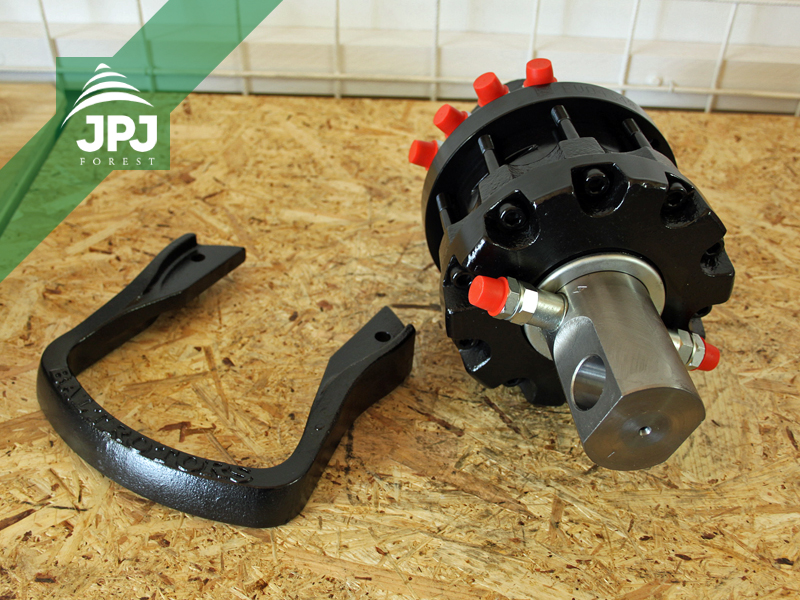

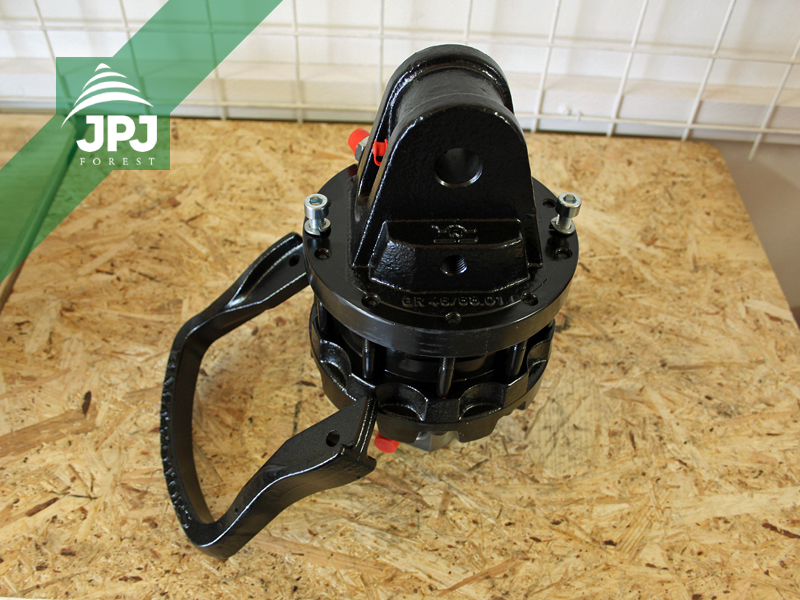

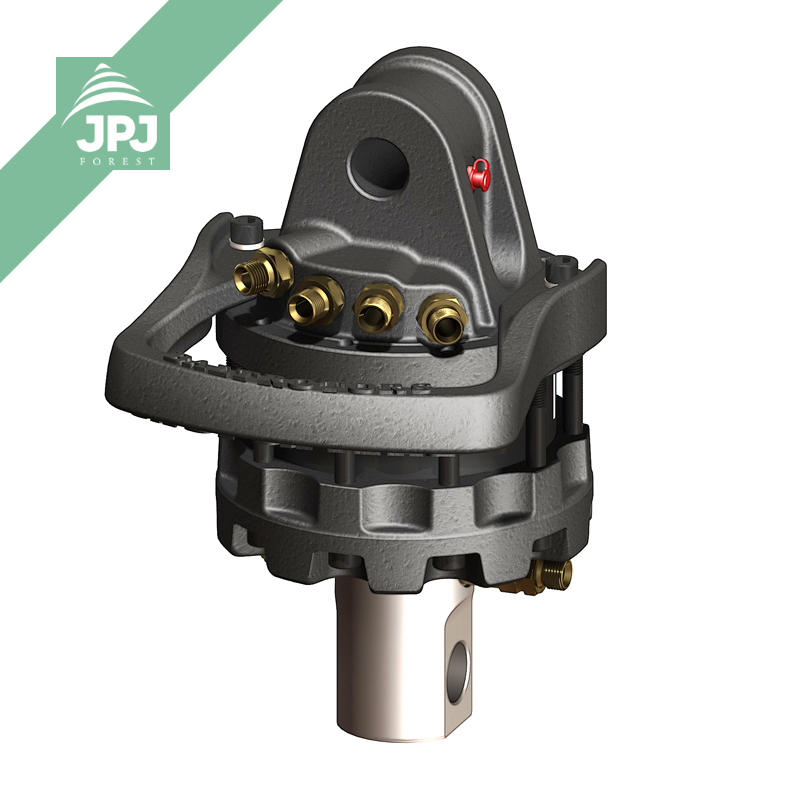

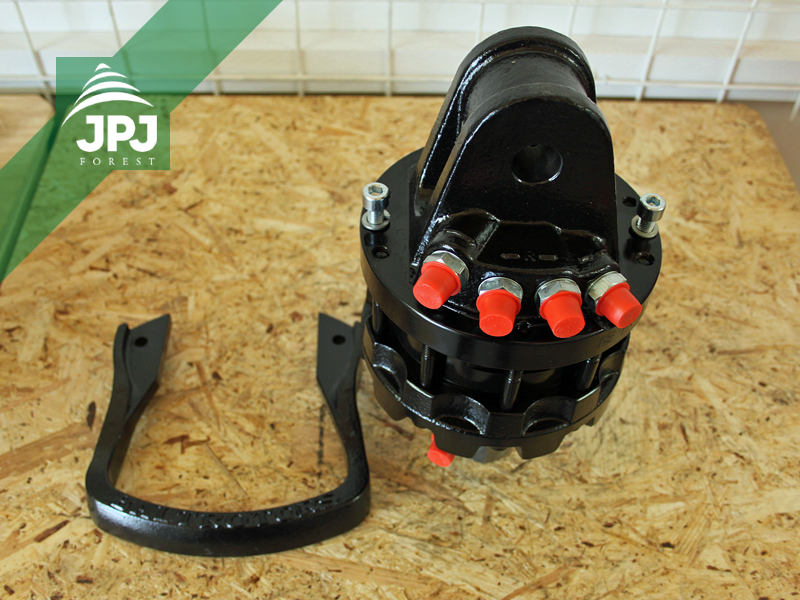

Hydraulický rotátor GR46/68 M

Hydraulické rotátory Baltrotors o nosnosti 4 – 5 tun

Jsou nejpočetnější produktovou řadou společnosti Baltrotors. Hydraulické rotátory nacházející se v této kategorii patří mezi „střední“ typy rotátorů. Jejich praktické uplatnění je velice široké: hydraulické ruky/jeřáby osazované na velké a střední traktorové vyvážečky, malé vyvážecí traktory („klasické vyvážečky“), manipulační hydraulické jeřáby pro práci s odpadem, bio-odpadem, menší bagry a stavební stroje – např. v kombinaci s vrtáky, nakladači sypkých materiálů atp. Lze je rozdělit na 3 základní skupiny dle typu montáže (typu uchycení k hydraulické ruce/hydraulickému jeřábu a způsobu uchycení/připevnění pracovního příslušenství (drapáků na kulatinu, polypových drapáků, půdních lopat, atd.):

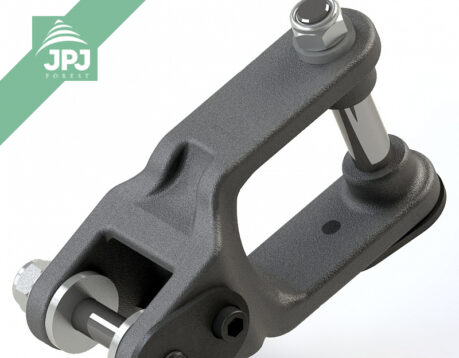

1) Hřídelové rotátory – pracovní příslušenství se připevňuje na rotátor nasunutím na hřídel (spodní část) a zajištěním čepem. Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu nebo pevným připojením ke konstrukci hydraulické ruky.

Do této skupiny patří tyto rotátory: GR46, GR46/69M, GR46-01, GR55M, GR55-01, GR46/68M

2) Přírubové rotátory – pracovní příslušenství se připevňuje na rotátor prostřednictvím příruby – „na šrouby“ (spodní část). Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu.

Do této skupiny patří tyto rotátory: GR463, GR463-01, GR465, GR465/68M, GR55MF

3) Rotátory s pevnou montáží – hydraulický rotátor je pevně připevněn šrouby jak k pracovnímu příslušenství, tak i ke konstrukci hydraulické ruky.

Do této skupiny patří tyto rotátory: GR55FF

Rotátory a drapáky – Informace

Max. axiální zatížení statické = „jak těžké břemeno může na rotátoru viset“ (10 kN = cca 1 000 kg)

Max. axiální zatížení dynamické = „jak těžkým břemenem může rotátor otáčet“ (5 kN = cca 500 kg)

Rotátory se používají u průmyslových strojů, které vyžadují neomezenou rotaci pracovních mechanických jeřábů (hydraulických ruk). Díky své konstrukci umožňují rotátory plynulou dodávku hydraulického oleje do potřebných součástí a to bez omezení rotace. Umožňují 360 stupňovou rotaci kolem své osy. Ulehčují a zrychlují práci a tím i zmenšují náklady.

Točivý moment nebo také krouticí moment vyjadřuje působení síly na bod vzdálený od osy otáčení (hřídele rotátoru). Fyzikálně se jedná o moment síly. Název krouticí moment se užívá v technických oborech u rotačních pohonných systémů.

Obvykle se udává v jednotkách Nm (newtonmetr), krouticí moment 1 Nm znamená, že hřídel působí na bod vzdálený jeden metr od osy silou 1 newton.
