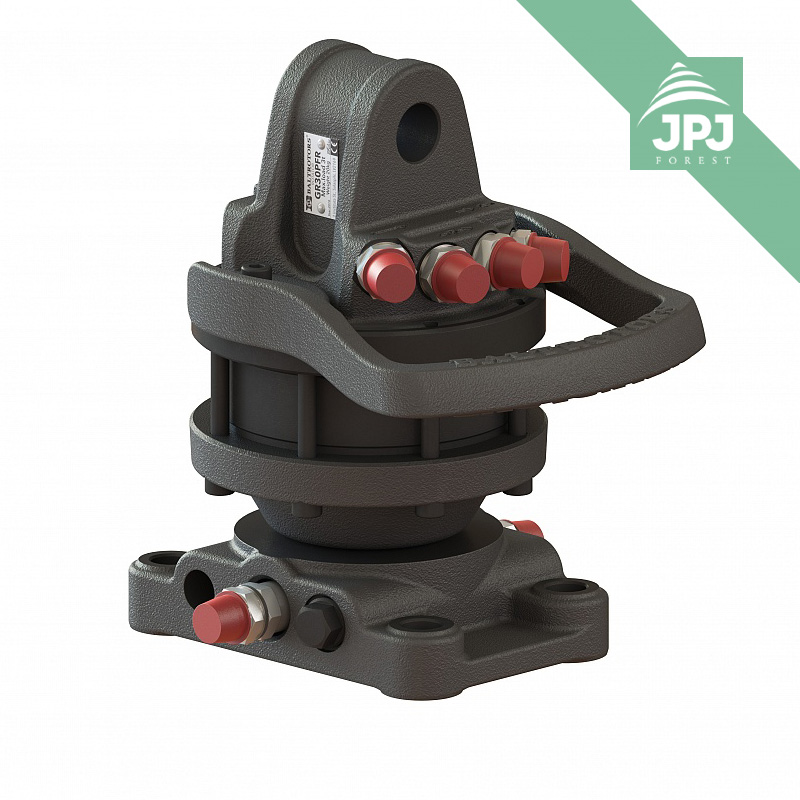

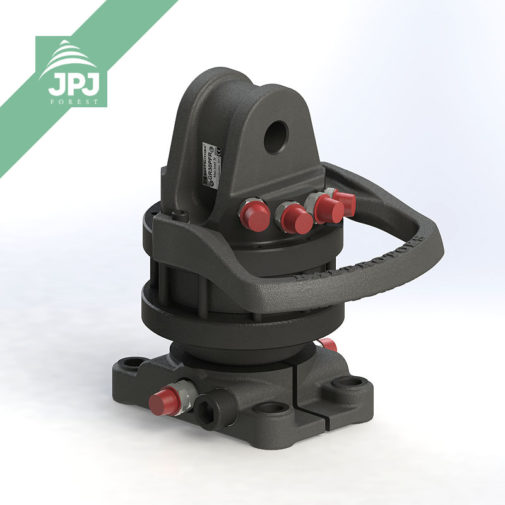

Hydraulický rotátor GR30 PFR

 Hydraulické rotátory Baltrotors – „3 tunová řada“

Je jednou z nejvíce populárních produktových řad společnosti Baltrotors. Hydraulické rotátory nacházející se v této kategorii patří mezi „menší“ typy rotátorů. Jejich praktické uplatnění je velice široké: hydraulické ruky/jeřáby osazované na traktorové vyvážečky, vyvážečky za čtyřkolky a malotraktory, manipulační hydraulické jeřáby pro práci s drobným odpadem, bio-odpadem, menší stavební stroje – např. v kombinaci s vrtáky, atp. Lze je rozdělit na 3 základní skupiny dle typu montáže (typu uchycení k hydraulické ruce/hydraulickému jeřábu a způsobu uchycení/připevnění pracovního příslušenství (drapáků na kulatinu, polypových drapáků, půdních lopat, atd.):

1) Hřídelové rotátory – pracovní příslušenství se připevňuje na rotátor nasunutím na hřídel (spodní část) a zajištěním čepem. Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu nebo pevným připojením ke konstrukci hydraulické ruky.

Do této skupiny patří tyto rotátory: GR3, GR30, GR30Q, GR30A, GR30B, GR30FA-01

2) Přírubové rotátory – pracovní příslušenství se připevňuje na rotátor prostřednictvím příruby – „na šrouby“ (spodní část). Horní připojení rotátoru ke konstrukci hydraulické ruky (případně k propojovací části) je zajištěno pomocí pouzdra a čepu.

Do této skupiny patří tyto rotátory: GR30PF, GR30PFR, GR3PF

3) Rotátory s pevnou montáží – hydraulický rotátor je pevně připevněn šrouby jak k pracovnímu příslušenství, tak i ke konstrukci hydraulické ruky.

Do této skupiny patří tyto rotátory: GR30FF

Rotátory a drapáky – Informace

Max. axiální zatížení statické = „jak těžké břemeno může na rotátoru viset“ (10 kN = cca 1 000 kg)

Max. axiální zatížení dynamické = „jak těžkým břemenem může rotátor otáčet“ (5 kN = cca 500 kg)

Rotátory se používají u průmyslových strojů, které vyžadují neomezenou rotaci pracovních mechanických jeřábů (hydraulických ruk). Díky své konstrukci umožňují rotátory plynulou dodávku hydraulického oleje do potřebných součástí a to bez omezení rotace. Umožňují 360 stupňovou rotaci kolem své osy. Ulehčují a zrychlují práci a tím i zmenšují náklady.

Točivý moment nebo také krouticí moment vyjadřuje působení síly na bod vzdálený od osy otáčení (hřídele rotátoru). Fyzikálně se jedná o moment síly. Název krouticí moment se užívá v technických oborech u rotačních pohonných systémů.

Obvykle se udává v jednotkách Nm (newtonmetr), krouticí moment 1 Nm znamená, že hřídel působí na bod vzdálený jeden metr od osy silou 1 newton.
